精准计量，稳定输送——解析计量泵的结构与流量控制

一、计量泵的主要类型及特点

根据液力端结构的不同，计量泵主要分为以下四种类型：

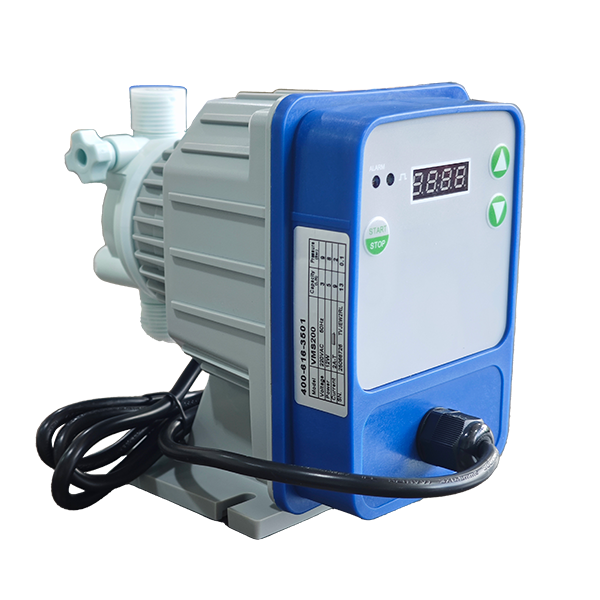

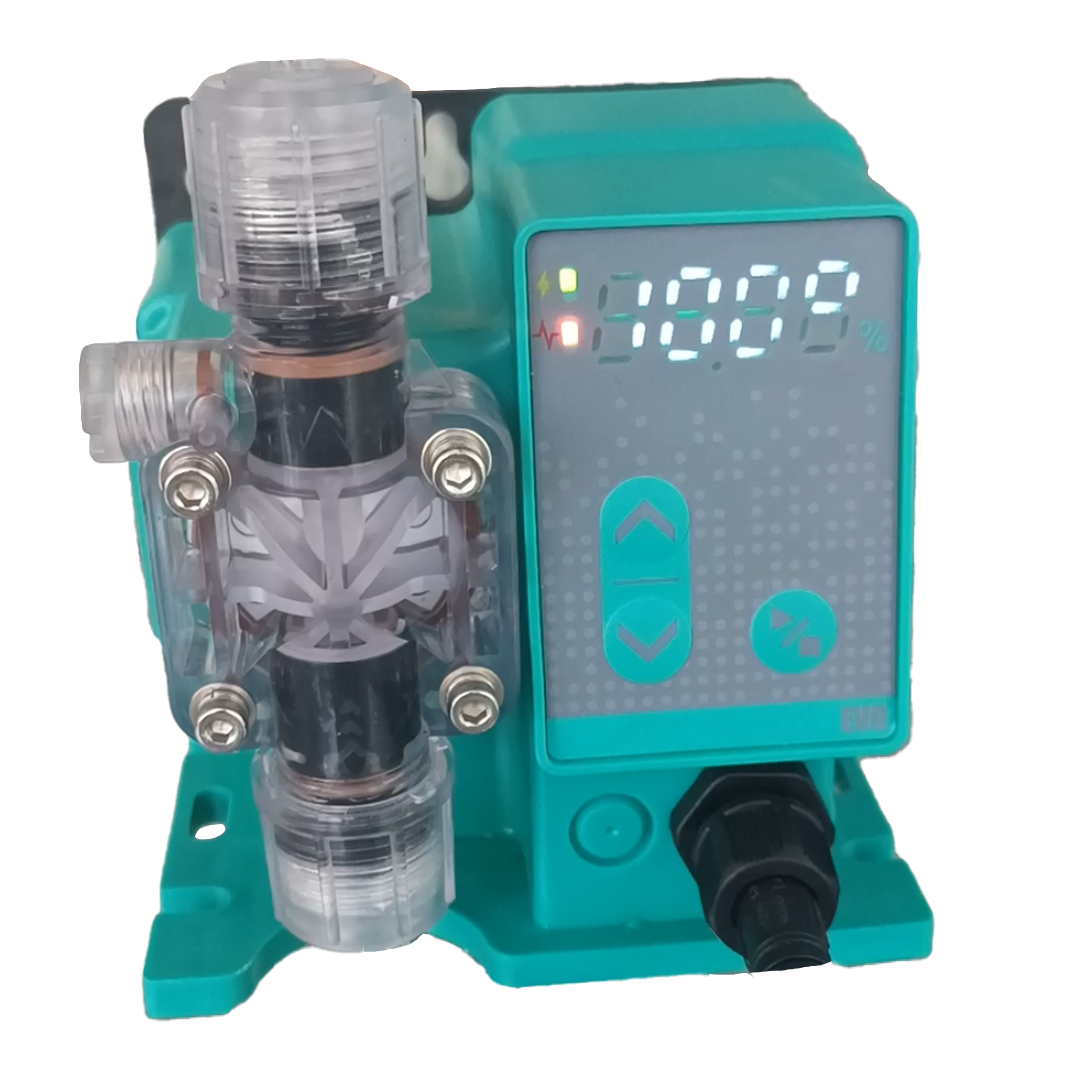

1.电磁计量泵

• 结构特点：利用电磁铁驱动柱塞或隔膜往复运动，无需传统电机和机械传动机构。

• 优势：结构紧凑，体积小，流量调节响应快，适合小流量高精度场合。

• 适用场景：实验室加药、微型计量、医疗设备等低流量需求场景。

2. 柱塞式计量泵

• 结构特点：与普通往复泵类似，由液缸、柱塞、吸入/排出阀、密封填料等组成。

• 优势：结构简单，耐高压，适用于高粘度或含固体颗粒的介质。

• 适用场景：石油化工、高压加注等严苛工况。

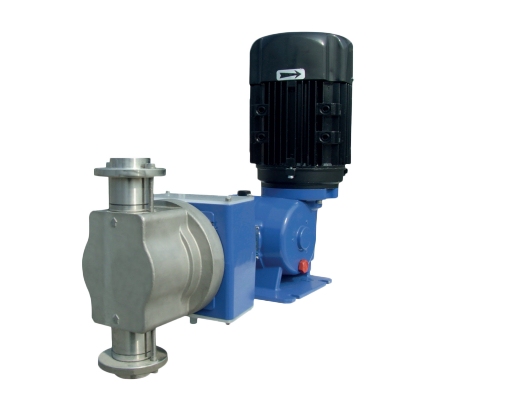

3. 液压隔膜式计量泵

• 结构特点：柱塞与隔膜不直接接触，通过液压油传递压力，使隔膜变形实现液体输送。

• 优势：无泄漏，适用于腐蚀性、有毒或高纯度液体。

• 适用场景：化学加药、水处理、食品行业。

4. 机械隔膜式计量泵

• 结构特点：隔膜直接与柱塞连接，无液压油系统，结构更简单。

• 优势：维护方便，成本较低，适用于中低压工况。

• 适用场景：污水处理、低腐蚀性介质输送。

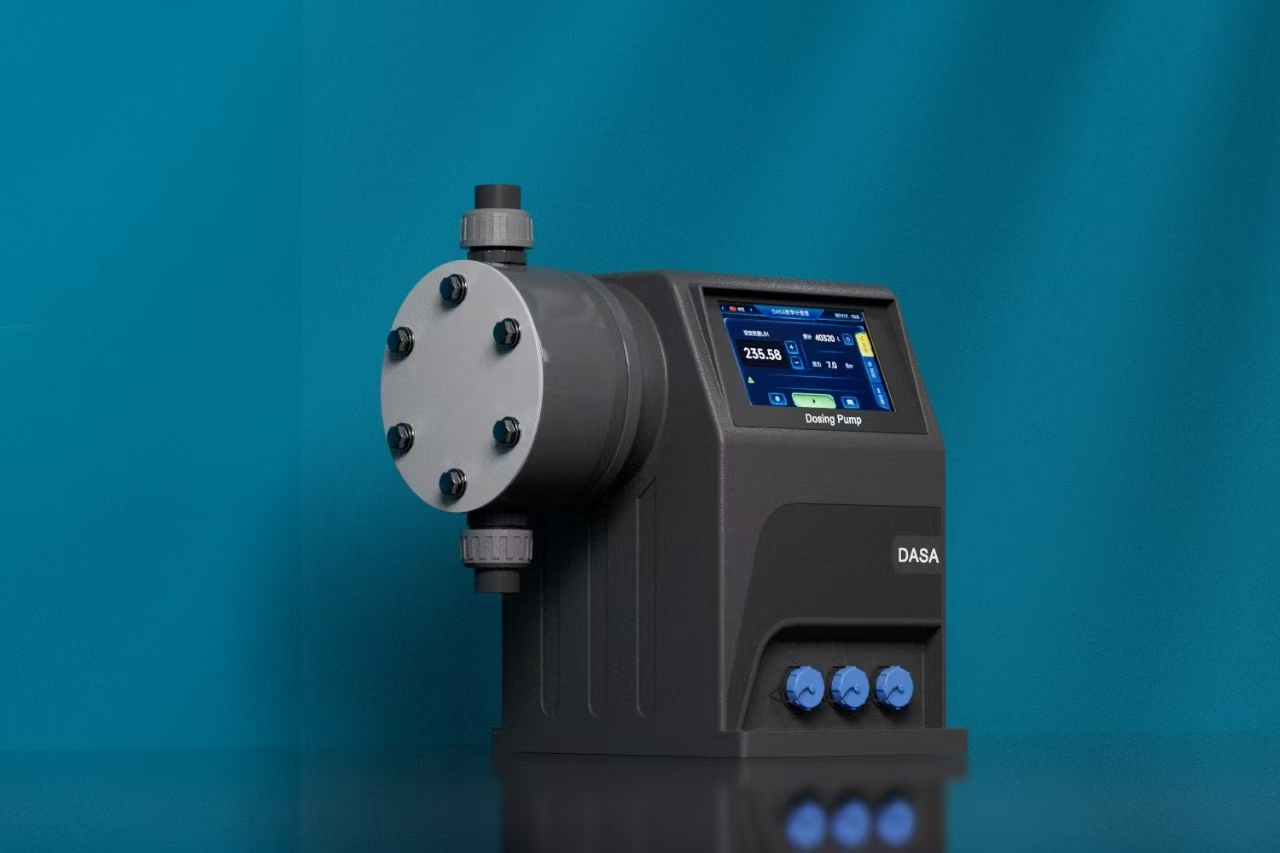

5. 数字计量泵（智能计量泵）

• 结构特点：集成数字化控制系统，可通过编程或通讯接口（如RS485、Modbus）实现精确流量控制和远程监控。

• 优势：智能化程度高，支持多段流量调节、数据记录和故障诊断。

• 适用场景：自动化生产线、智能水处理系统、物联网（IoT）集成应用。

二、计量泵的流量调节方式

计量泵的流量调节直接影响其计量精度，常见调节方式包括：

1. 调节柱塞行程（最常用）

• 原理：改变柱塞的往复运动距离，从而改变单次排液量。

• 优点：调节范围广（0-100%），小流量时仍保持高精度。

• 调节方式：

• 停车手动调节：停机后手动调整行程。

• 运转中手动调节：通过N形/L形曲轴或偏心凸轮动态调整。

• 自动调节：采用气动或电动信号控制（如PLC调节）。

2. 调节柱塞往复次数（变频控制）

• 原理：通过改变电机转速调整柱塞运动频率。

• 优点：响应快，适合自动化控制。

• 适用场景：需要频繁调节流量的场合。

3. 行程+频率复合调节

• 特点：结合行程和频率调节，适用于宽范围流量控制。

三、计量泵的关键部件——“三阀”

在隔膜式计量泵中，“三阀”（安全阀、放气阀、补偿阀）确保液压系统稳定运行：

• 安全阀：防止液压腔压力过高，保护隔膜和泵体。

• 放气阀：排出液压腔内气体，避免气囊影响计量精度。

• 补偿阀：自动补充液压油，维持油量恒定，确保流量稳定。

计量泵凭借其高精度、可调流量和耐腐蚀等优势，成为工业流体输送的核心设备。选择合适的计量泵类型（柱塞式、隔膜式或波纹管式）及流量调节方式（行程/频率调节），可显著提升生产效率和系统稳定性。

如需了解更多计量泵选型及技术细节，欢迎联系我们的专业团队！
